第一種電工技能必見｜VVF4心の剥ぎ取り
第一種電気工事士の技能試験にはVVF4心を使用するところが1か所出てくる。公表問題のNO４にあたるパイロットランプ同時点滅の問題です。この部分から同時点滅のための渡り線を3本取る必要が出てきます。
ホーザンP９５８でもVA線ストリッパーでも剥ぎ取れるのは3心までです。
しかしながら、今回はP958ホーザンストリッパーでもVVF4心をはぎ取る方法を紹介します
ホーザンP９５８には2ミリ3心をはぎ取る場所があります。この外装剥ぎ取り部分を使用します。大丈夫でしょうか？コツがあります！
まずはゆっくりと4心を最後まで握ります。この時点で注意しないといけないのは横にこねたり前後にゆすったりしないことです。握りこんだ後はゆっくりとストリッパーをVVFから離してください

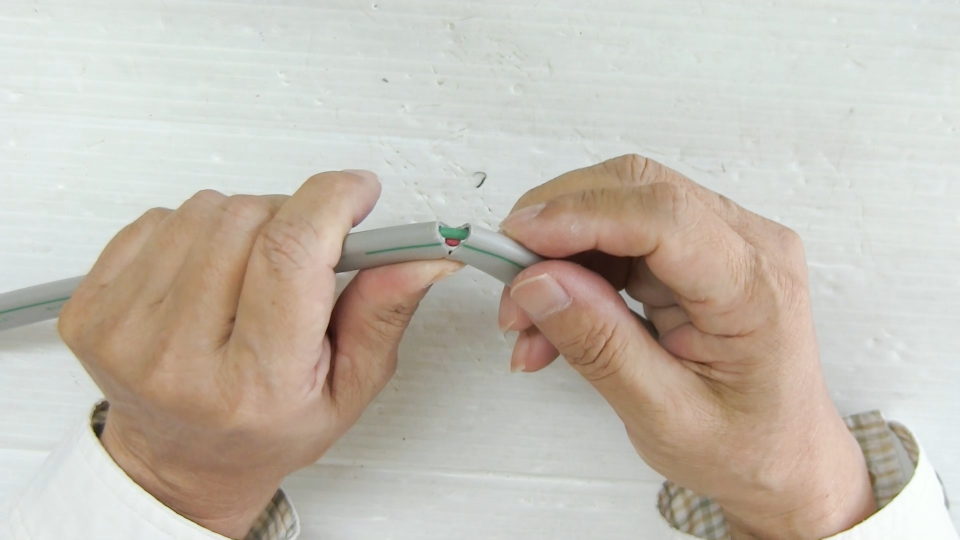

VVF平ぺったい部分ではなく細い部分を広げるように曲げます。ある程度曲げると外装が剥がれます。そうしたら今度は反対側の細い部分を同じように曲げて外装を剥ぎ取ります
今度は幅がある平ぺったい部分を折り曲げて外装がはがれるようにします。反対側も同じようにします。
ある程度外装が剥ぎ取れた時点で手で抜き取ります。細い部分を両側折り曲げるだけでも抜きとることができます。
外装部分に少し握りこんだ時のあとがありますが中の絶縁被覆に傷がないことを確認してください。握りこんだ時にこねたりすると傷ができることがあります。
ナイフを使ったVVF4心の剥ぎ取り方
ナイフでも4心をはぎ取りができますが、あまりナイフを使ったことがないとケガをする可能性がありますので安全にできるまで何度か練習をしてみてください
約10センチほどのところでVVFの外装の厚み（1mm強）くらいにナイフの刃で切り込みを入れます。1周してください
今度はナイフをVVFの端から縦に刃を入れていきます。この時に利き手の右手に力を入れすぎると左手の指に刃が入って指自体が切れてしまう可能性があります。なので左手の親指の力加減で切り込みを入れた10センチのところまで刃を入れていきます。
そうするとあとは手でちぎることができます。きれいに剥ぎ取ることができます。
ナイフで切れ目を入れる時にも力が入りすぎると被覆まで傷つけることがあるので注意が必要です！
一連の流れを動画でご覧になれます。
